易道茨（ECODOSE）計量泵作為一種往復式容積泵，其核心價值在于實現精確的液體投加。要充分發揮易道茨計量泵的性能，不僅需要了解如何設定流量，更要掌握如何進行流量調試和校準，以確保實際輸出流量與工藝需求高度一致。本文將依據《易道茨E型機械隔膜計量泵操作手冊》提供的信息，為您詳細介紹易道茨計量泵如何選擇調試流量，助您實現精確加藥。

流量調節的基本原理：通過沖程長度實現

易道茨計量泵的流量調節是其核心功能之一。與某些通過調節沖程頻率來控制流量的泵不同，易道茨計量泵主要通過改變其沖程長度來實現流量的無級調節。

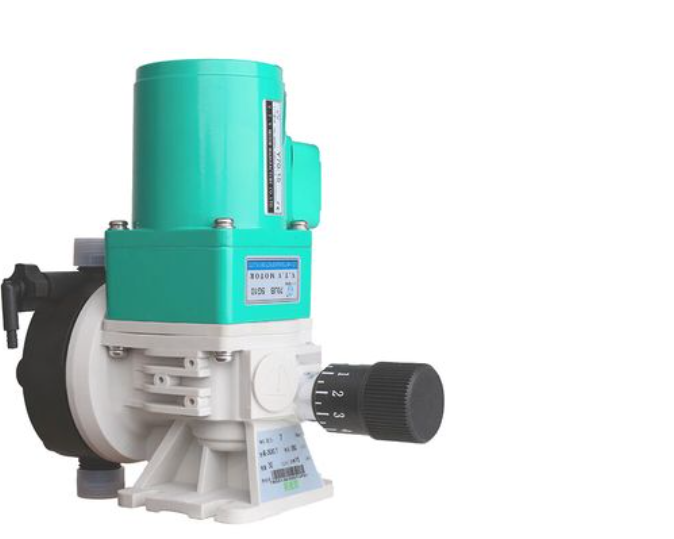

• 調節方式： 泵的流量調節是通過旋轉泵體上的沖程調節手柄來完成的。轉動調節手柄，可以改變泵內部推桿的下死點位置，從而使得推桿的行進距離相應地減小或增大，最終改變隔膜或柱塞的往復運動沖程的大小。

• 流量與沖程長度關系： 沖程長度越小，泵單次吸排的液體體積越少，總流量就越小；反之，沖程長度越大，單次排量越大，流量也就越大。

• 刻度指示： 沖程調節桿上通常帶有刻度，顯示當前沖程占滿沖程的百分比。這個百分比可以近似作為當前流量占當前壓力下滿量程的百分比，為用戶提供直觀的流量參考。

易道茨計量泵的流量可以在0%到100%的范圍內進行無級調節，這意味著用戶可以根據工藝流程的實際需求，靈活地設定精確的加藥量。

初次啟動與流量調試（啟前檢查與預熱）

在進行流量調試之前，確保易道茨計量泵已正確安裝并處于良好的運行狀態至關重要。

1. 啟動前檢查： 檢查所有裝配螺栓是否牢固，管路連接是否正確。確保出液管路的閥門已打開。檢查電機和電氣接線，確保電壓符合銘牌要求，并使電機按箭頭方向旋轉。

2. 啟動預熱與排氣：

• 在啟動泵之前，先將沖程調節手輪調至“0%”位（即零沖程），然后點動電機啟動計量泵。

• 在此狀態下，讓計量泵運行約5分鐘，以辨別泵體內是否有異常噪音。此操作有助于箱體和減速箱內的潤滑劑隨著運轉溫度逐漸升高，起到潤滑效果，尤其在寒冷環境下更為重要。

• 然后，慢慢將流量調至約30%，并確保排出管道內的空氣，使管路中沒有空氣。確保泵頭內充滿液體，無氣阻現象。

3. 調節背壓： 如果系統有背壓閥，當壓力表的壓力接近預定壓力時，應緩慢調節背壓閥，直到達到所需的壓力（但不能超過泵的額定壓力）。讓泵保持此狀態運行約20秒，然后再次慢慢調節流量手輪和背壓閥，使壓力表壓力維持在所需水平。

流量的精確調試與校準（標定）

易道茨計量泵出廠時的數據是在常溫清水下測得的，實際工況中可能因管道、液體等條件影響而有所差別。因此，對手冊建議，在泵運行最初的12小時后，應對泵進行標定測試，以找出特定運行條件下的精確流量。

1. 流量標定的方法

流量標定的目的是通過實際測量來確定泵在特定設定下的實際流量，并與理論值進行比對。手冊推薦通過監測流量標定容器液面的變化來計算泵的流量，并建議將此方法用于標定危險液體。

• 準備標定容器： 準備一個帶有精確刻度的標定容器（如流量標定柱）。將流量標定柱安裝在泵的吸液管路上，位于藥液罐和泵吸入口之間。確保標定柱內部清潔，并切換吸液源至標定柱。

• 注入液體： 向標定柱中注入足夠的液體，確保液面高于泵吸入口，以利于泵穩定吸液。

• 設定泵的流量： 將易道茨計量泵的沖程調節手柄設定到您需要測試的流量點（例如，設定為50%或100%沖程）。手冊建議，通常在100%、50%和20%流量下設定泵的流量，就足以表明整個調節范圍內泵的性能。

• 測量體積與時間：

1. 啟動泵，確保泵穩定運行，無氣泡。

2. 記錄標定柱液面的起始刻度。

3. 使用秒表開始計時，同時觀察液面下降。

4. 當液面下降到下一個預設的刻度時，停止計時，記錄液面下降的體積和所用的時間。

5. 為了提高精度，建議測量較長的運行時間（手冊建議不小于5分鐘），并可以重復測量幾次取平均值。

• 計算實際流量：實際流量 (L/h) = (測量的體積(mL) / 測量的時間) × 60

2. 校準流量：修正偏差

將計算出的實際流量與您在泵上設定的理論流量進行比較。如果存在偏差，您需要調整易道茨計量泵的沖程調節手柄，以修正偏差，使實際流量盡可能接近目標值。

• 調整： 根據實際流量和目標流量的偏差，微調沖程調節手柄。如果實際流量偏大，則減小沖程長度；如果實際流量偏小，則增大沖程長度。

• 重復測試： 每次調整后，都需要再次進行流量測試，直到實際流量達到所需的精度要求。

影響流量精度和調試效果的因素

在進行流量調試和日常運行中，需要注意一些可能影響易道茨計量泵流量精度的因素：

• 系統背壓： 系統背壓的波動會影響泵的容積效率，導致流量不穩。在壓力波動大或精度要求高的場合，應考慮安裝背壓閥來穩定系統背壓。

• 介質性質： 介質的粘度、密度、溫度和蒸汽壓會影響泵的吸入和排出性能。校準時最好使用實際輸送的介質。

• 吸液條件： 吸液管路過長、管徑過小、漏氣、堵塞或吸程過高（超過2米）都會導致吸液困難或不足，從而影響流量精度。

• 管路中空氣： 泵頭或管路中殘留的空氣會導致氣阻現象，影響泵的正常排液。在啟動前和調試過程中務必徹底排氣。

• 部件磨損： 長期運行后，隔膜、單向閥球和閥座等易損件的磨損會影響泵的密封性，導致流量下降或不穩定，需要定期檢查和更換。

確保流量長期精準的措施

• 定期標定： 即使泵已校準，仍需根據工藝要求和運行時間，定期進行流量標定，以確保其流量精度。

• 規范操作與維護： 遵循手冊中的操作和日常維護程序，定期檢查潤滑脂、更換易損件，保持泵和管路的清潔。

• 優化系統設計： 在系統設計階段，合理選擇管路尺寸、安裝位置，并配備必要的附件（如過濾器、背壓閥、脈動阻尼器、安全閥），以減少潛在的流量影響因素。

結論

易道茨計量泵的流量調試是一個結合理論設定與實際測量的過程。通過熟練掌握沖程長度的手動調節方法，并嚴格按照手冊指導進行流量標定，可以確保易道茨計量泵在各種工況下都能實現精確的液體投加。定期的流量測試和校準，以及對影響因素的理解和應對，是保障易道茨計量泵長期穩定、高效運行的關鍵，為您的工藝流程提供可靠的計量保障。

常見問題解答 (FAQs)

1. 問：易道茨計量泵在什么情況下需要進行流量標定？答： 易道茨計量泵在首次安裝運行12小時后應進行標定。此外，當更換了輸送介質、系統背壓發生顯著變化、泵進行過維修、或者懷疑泵的流量不準確時，都需要重新進行流量標定。定期（例如每季度或每半年）進行預防性標定也是推薦的做法。

2. 問：流量標定柱是不是必需的？沒有可以測試流量嗎？答： 流量標定柱是推薦的專業工具，因?yàn)樗芴峁┚_、安全的流量測量。雖然理論上也可以通過直接收集泵排出液體并稱重或用量筒測量來測試流量，但手冊特別警告這種方法可能使操作者直接面對危險液體，且可能因虹吸作用導致測量不準。因此，為了操作安全和測量精度，標定柱是最佳選擇。

3. 問：為什么手冊建議在100%, 50%和20%流量點進行標定？答： 在這幾個關鍵點進行標定，能夠較全面地評估易道茨計量泵在整個調節范圍內的性能和線性度。100%是最大流量點，50%代表中間工況，20%代表低流量工況。通過這幾個點的測試，可以了解泵在不同負荷下的表現，并進行更精準的校準。

4. 問：我的易道茨計量泵流量不足，但手動調節沖程長度已調到100%，怎么辦？答： 如果沖程長度已調到最大但流量仍不足，說明問題可能不在沖程調節本身。您需要檢查以下因素：吸液管路是否漏氣或堵塞、過濾器是否清潔、介質粘度是否過高、系統背壓是否超出泵的能力范圍、泵頭內部是否有氣體未排凈、以及閥門（特別是吸液閥和排液閥）是否磨損或卡滯。

5. 問：如何在運行中進行流量調節？會影響精度嗎？答： 易道茨計量泵可以在運行狀態下調節沖程長度，這通常不會對泵造成損壞。但頻繁或大幅度地在運行中調節，可能會在瞬時引起輕微的流量波動。為了保證流量精度，在完成調節后，建議讓泵運行一段時間以穩定流量，并在必要時進行最終的流量標定確認。
