易道茨（ECODOSE）計量泵的泵頭是其進行液體吸入、排出和精確計量的核心功能部件。無論是進行日常維護、更換膜片，還是在組裝新的計量泵系統時，正確地安裝泵頭都至關重要。不正確的泵頭安裝可能導致泄漏、計量不準，甚至對計量泵造成不可逆的損壞。

本文將依據《易道茨E型機械隔膜計量泵操作手冊》提供的信息，為您詳細介紹易道茨計量泵如何安裝泵頭，并對相關的安裝示意圖進行描述，以幫助您安全、準確地完成操作。

泵頭組件概覽

易道茨計量泵的泵頭是一個集成多個精密組件的部件，這些組件共同協作完成流體計量功能。根據手冊中的“泵頭組件裝配圖”（通常為圖6），泵頭組件主要包括：

• 泵頭本體： 外部的塑料或金屬殼體，形成流體通道。

• 隔膜： 已安裝在推桿上，在泵頭與傳動機構之間提供隔離和泵送動作。

• 上閥組件（上閥-1，上閥-2）： 安裝在泵頭上部，用于控制液體排出。

• 下閥組件（下閥-1，下閥-2）： 安裝在泵頭下部，用于控制液體吸入。

• 排氣閥： 通常集成在泵頭頂部或側面，用于排出泵頭內部的空氣。

• 橡膠圈/密封圈： 用于確保泵頭與閥門組件之間的密封性。

• 固定螺絲： 用于將泵頭本體固定到泵的驅動單元上。

• 橡膠堵： 堵塞泵頭螺絲孔的外部。

安裝前的安全須知

在進行任何泵頭安裝或維修操作前，務必遵守以下安全規定：

• 切斷電源： 必須關閉計量泵的開關，并斷開泵電源與總電源的連接。

• 釋放壓力： 卸掉管路內所有壓力，確保系統處于無壓狀態。

• 關閉閥門： 關閉所有與計量泵相連的進、出液管路截止閥。

• 穿戴防護用具： 必須使用安全眼鏡、手套和防護服等個人防護用品。

• 清潔介質： 如果泵頭內有殘留的腐蝕性液體，需將其清理干凈，并用清水徹底沖洗。

易道茨計量泵泵頭安裝步驟

以下是易道茨計量泵泵頭的安裝步驟，通常在更換膜片后進行。請您務必對照您的《易道茨E型機械隔膜計量泵操作手冊》中對應的圖示進行操作，以確保準確性。

1. 準備與內部組件檢查：

• 確保所有泵頭組件（包括已安裝在推桿上的新膜片組件、上/下閥組件、密封圈、螺絲等）清潔無雜物，并完好無損。

• 檢查并確認上閥和下閥組件已按照手冊的圖示正確組裝（包含閥球、閥座、O型圈等部件），且方向正確。

2. 設置沖程調節桿：

• 將沖程調節桿旋鈕調至100%位置。這有助于確保泵頭安裝時有足夠的空間，且膜片處于合適的位置。

3. 安裝泵頭本體：

• 將泵頭本體對準計量泵的驅動單元，小心地將其放置到位，確保泵頭內部的閥門通道與泵體的連接口對齊。

• 關鍵步驟：確認泵頭方向。在安裝泵頭時，務必確認泵頭本體上的箭頭方向（通常是模壓在泵頭外殼上）是否與水流方向一致（即吸入口朝向藥液源，排出口朝向加藥點）。錯誤的安裝會導致管閥件及計量泵不可逆的損壞。

4. 固定泵頭螺絲：

• 將泵頭螺絲插入泵頭本體的對應孔位，并用螺母從另一側固定。

• 緊固要點： 使用扳手按對角順序均勻擰緊泵頭螺絲。分步多次擰緊，確保受力均勻，避免泵頭變形或墊片受力不均導致泄漏。擰緊力度應參考手冊中的扭矩要求，不可過緊或過松。

5. 安裝橡膠堵：

• 將橡膠堵填回泵頭螺絲孔的外部，起到保護作用。

6. 連接管路與附件：

• 重新連接吸液管和排出管路到泵頭的對應接口。

• 安裝或檢查相關附件，如噴射閥、底閥、背壓閥等，確保其連接牢固且方向正確。

• 密封注意事項： 在連接管路接頭或單向閥到泵頭時，確保使用正確的密封件（如O型圈、墊圈），避免在密封面上使用生料帶，因為這可能導致密封不嚴或損壞。

泵頭安裝示意圖描述

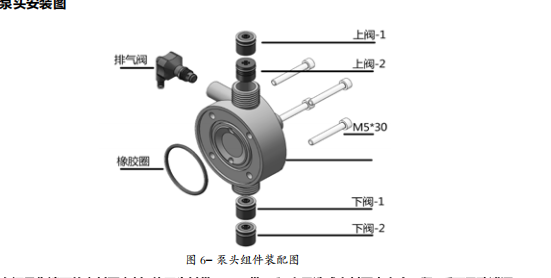

重要提示： 鑒于本回答無法直接嵌入圖片，以下是對《易道茨E型機械隔膜計量泵操作手冊》中“泵頭組件裝配圖”（通常為圖6，位于第12頁）的文字描述。請您務必對照您的實體手冊進行操作，以確保準確性。

該圖通常展示了一個泵頭的爆炸圖或分解圖，清晰地標示了各個部件的相對位置和組裝順序：

• 中心位置： 驅動單元的推桿伸出，膜片組件（已安裝在推桿上）位于其前端。

• 泵頭本體： 一個多孔的殼體，其內部有流道和閥腔。螺絲孔位均勻分布在外緣。

• 閥門區域： 在泵頭本體的吸入口和排出口位置，分別顯示了上閥組件和下閥組件的分解圖。這些組件包含閥體、閥球、閥座、O型圈等小部件，并指示了它們的正確堆疊順序和方向。

• 固定方式： 圖示會明確顯示螺絲如何穿過泵頭本體的孔位，并與泵的驅動單元連接。

安裝后的檢查與調試

泵頭安裝完成后，進行以下檢查以確保計量泵正常運行：

• 泄漏檢查： 在系統加壓后，仔細檢查泵頭與泵體連接處、以及泵頭與管路連接處是否有任何液體泄漏。

• 排氣： 啟動計量泵前，確保泵頭內空氣已徹底排出，進行引液和排氣操作，防止氣阻。

• 流量測試與校準： 啟動計量泵，觀察其運行是否平穩。進行流量測試和校準，確認實際流量是否與設定值一致，無異常波動。

結論

正確安裝易道茨計量泵的泵頭是保障其計量精度和防止泄漏的關鍵步驟。通過仔細遵循手冊中關于部件組裝、方向確認和螺絲緊固的詳細指導，并嚴格遵守安全規范，您可以確保泵頭安裝牢固、密封可靠。定期的檢查與維護，將進一步確保易道茨計量泵長期穩定地為您的流體計量任務服務。

常見問題解答 (FAQs)

1. 問：泵頭螺絲應該按什么順序擰緊？扭矩有什么要求嗎？答： 泵頭螺絲通常應按對角順序均勻擰緊，分步多次進行，以確保受力均勻，避免泵頭變形和墊片受力不均。手冊中會給出推薦的螺絲扭矩值，務必參照執行，不要過緊或過松。

2. 問：如果泵頭上的箭頭不清晰，我怎么判斷泵頭的安裝方向？答：： 如果泵頭上的箭頭不清晰，您可以根據泵的吸入口和排出口的位置來判斷。吸入口通常連接吸液管路，朝向藥液源；排出口通常連接排出管路，朝向加藥點。務必確保液體流向與泵的運行原理（吸排）相符。

3. 問：安裝泵頭時，我可以在密封圈上涂抹潤滑脂嗎？答： 在安裝密封圈（如O型圈）時，通?？梢酝磕ㄉ倭颗c介質兼容的潤滑脂，以幫助密封圈就位并減少安裝時的摩擦，但這并非為了增強密封性。潤滑脂的量要少，避免過量堵塞流道，且潤滑脂本身不能與介質或密封圈材質發生反應。

4. 問：泵頭安裝后，如果發現有輕微漏液，應該怎么處理？答： 首先檢查泵頭螺絲是否按要求均勻擰緊。如果仍然漏液，可能需要重新拆卸泵頭，檢查膜片是否正確安裝，或者密封圈、閥座等部件是否有損壞或異物，并確保所有部件清潔完好后再重新組裝。

5. 問：安裝完泵頭后，可以立即啟動泵并加藥嗎？答： 不建議立即加藥。在泵頭安裝完成后，需要先進行初步排氣，確保泵頭和管路中沒有空氣。然后，建議先用清水進行試運行和流量測試，確認泵的運行狀態、密封性以及流量精度都正常后，再正式投入加藥運行。
